光电复合缆通讯远供解决计划

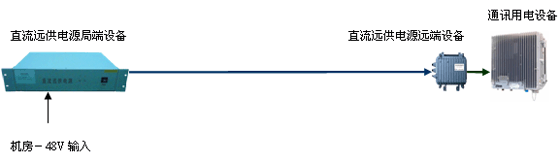

1、点对点方法：

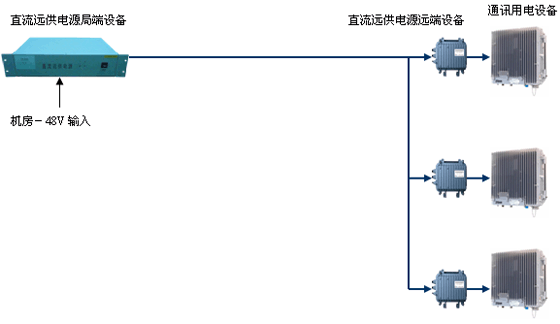

2、集中方法：

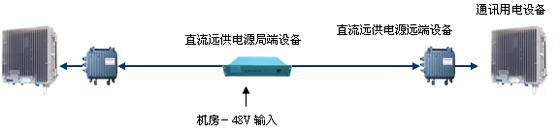

3、级联方法：
二、光纤直放站装备直流远程供电解决计划

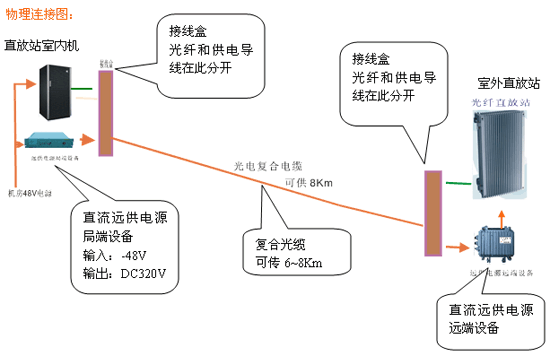

1、远供电源局端装备：装置在机房的19英寸电源机柜或电源柜周围有剩余
空间的19英寸机柜内。。。。。。。
2、远供电源远端装备：户外型外壳设计，，， ，，可直接装置在直放站的牢靠杆上或
机箱内。。。。。。。
3、复合光缆：在原有光缆的基础上增添两根或多根铜芯电缆，，， ，，用于传输电源； ；；；； ；；直放站室内机和远供电源局端与室外直放站和远供电源远端之间使用复合光缆毗连。。。。。。。
4、机房内局端毗连：在机房内合适的位置，，， ，，将复合光缆内铜芯电缆和光纤用接线盒脱离，，， ，，铜芯电缆毗连到远供电源局端装备的输出端，，， ，，光纤毗连到直放站的室内机。。。。。。。
5、室外远端毗连：复合光缆先进入室外机箱内，，， ，，用接线盒将铜芯电缆和光纤脱离，，， ，，铜芯电缆毗连远供电源远端装备的输入端，，， ，，光纤直接毗连到直放站的光纤接口。。。。。。。
直放站直流远供电源由局端装备和远端装备组成。。。。。。。它可以将机房内稳固的电能通过光电复合电缆、双绞线缆或电力线缆超低消耗的运送给直放站或基站装备，，， ，，为装备提供 24小时的、稳固的、卑劣条件下免维护的供电。。。。。。。解决了装置装备选址难、卑劣条件下装备泄电开关跳闸、电池常须维护、外地停电装备断网等供电问题，，， ，，成为交钥匙工程的首选产品。。。。。。。
输入过欠压保� ；；；； ；；ぃ夯�-48V电压高于62V或低于38V时，，， ，，局端装备阻止输出。。。。。。。包管下场端装备的清静可靠或避免机房电池组放电过量，，， ，，包管了电池阻的清静使用。。。。。。。
输出过压保� ；；；； ；；ぃ壕侄俗氨甘涑龅缪垢哂贒C380V时，，， ，，局端装备保� ；；；； ；；ぃ�，， ，，阻止输出。。。。。。。包管了直放站装备输入电压的可靠性。。。。。。。
输出过流保� ；；；； ；；ぃ壕纱涞缋碌牡缌鞔笥诙疃ㄖ凳保�，， ，，局端装备保� ；；；； ；；ぃ�，， ，，阻止输出。。。。。。。避免了电缆过热或损坏，，， ，，包管了传输电缆的清静可靠。。。。。。。
对地悬浮�。。。。。。壕侄俗氨甘涑龆硕源蟮匚藁芈罚�，， ，，当人体碰触到输出端的正极或负极时，，， ，，由于无法形成回路以是不会对人体造成危害。。。。。。。
故障隔离：点对多点的应用情形时，，， ，，其中一装备有故障时不会影响到另一装备的正常运行。。。。。。。
故障报警：上述保� ；；；； ；；ば卸耐保�，， ，，差别颜色指示灯亮，，， ，，指示响应故障类型。。。。。。。
远程监控干节点输出：上述保� ；；；； ；；ば卸耐保�，， ，，干节点闭合，，， ，， 故障信息上传给监控装备。。。。。。。
远供装备主要手艺参数
输入电压规模：DC-39V~ -60V 输 出 电 压：DC320v/350v/380v
最大输入电流：24A 输出电流规模：0.09A~2.0A
输入最大功效：800W 最大输出功率：680W
短路保� ；；；； ；；て骄缌鳎�2.7A 输出开路 保 护电 流：0.04A
清静模式检测电压：DC60V 风机温控温度：30℃~50℃
输出过压保� ；；；； ；；さ缪梗�400V 保� ；；；； ；；せ指词奔洌�8s
局端装备事情温度规模：-20℃~55℃ 远端装备事情温度规模：-40℃~70℃
三、光电复合光缆的应用：
光电复合光缆可以节约物力财力，，， ，，若是用户为相识决电源供电平行于信号光缆重新敷设一条电缆，，， ，，以管道为例：一条新增缆所增添的质料以及运输用度至少2500元/km以上，，， ，，多占用一条32/28mm子管直接本钱约莫为12000元/km，，， ，，人工敷设费新增含质料费约莫2500元/km，，， ，，由此将两根缆复合在一起至少可以节约17000元/km的综合本钱。。。。。。。
1、光缆结构设计：
光缆结构主要以金属或非金属增强型半干式结构为主，，， ，，缆芯由光纤套管、PVC（或PE）绝缘电缆围绕增强件SZ绞合而成。。。。。。。凭证应用场合设计成单层铝带铠装护套(GYTA或GYFTA)、单层钢带铠装护套(GYTS或GYFTS)或者直接护套(GYFTY)作管道、倾轧或者室内桥架施工用，，， ，，设计成双层护套(GYTA53，，， ，，GYTY53，，， ，，GYFTA53)作直埋用； ；；；； ；；
详细典范结构如下：
管道、倾轧、直埋型光点复合光缆（图一、图二、图二）

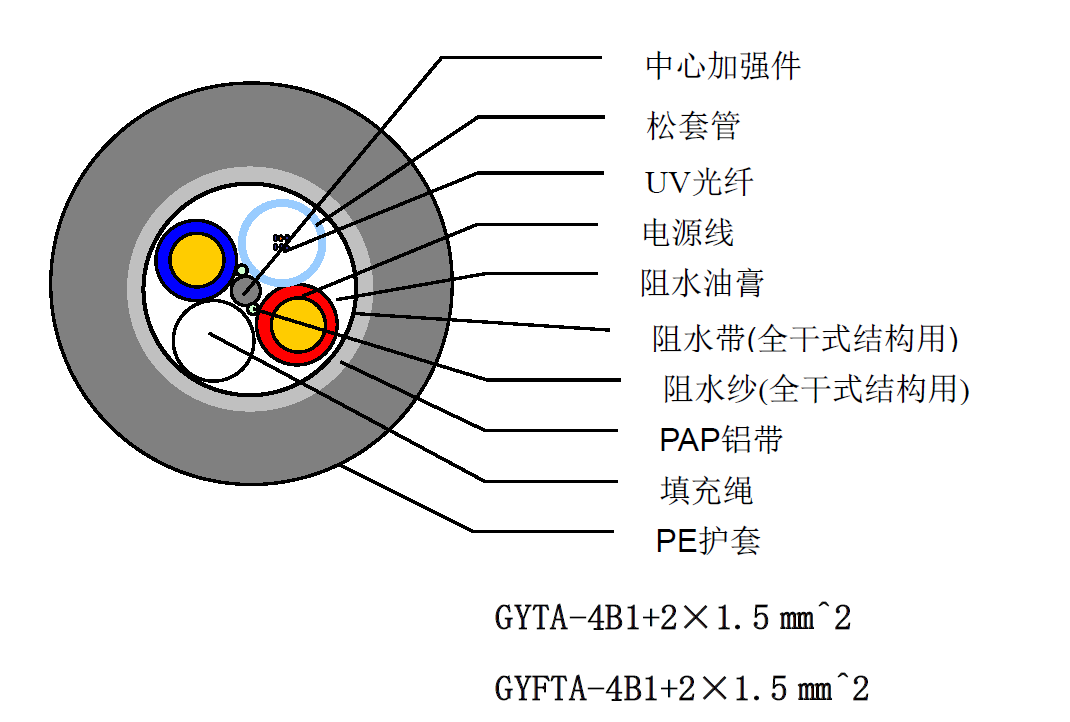

GYTA-4B1+2×1.5㎜^2
GYFTA-4B1+2×1.5㎜^2
图一
GYTS-4B1+2×1.5㎜^2
GYFTS-4B1+2×1.5㎜^2
图二

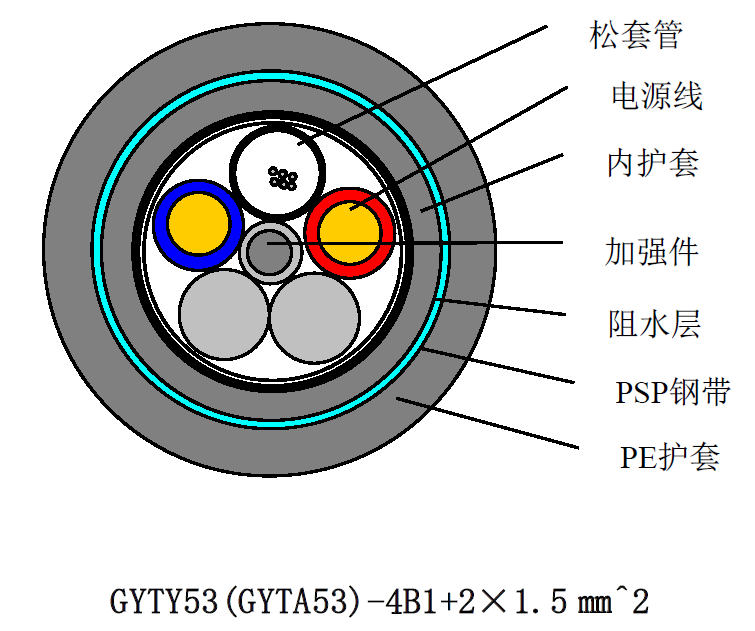

直埋型（图三）
GYTY53(GYTA53)-4B1+2×1.5㎜^2
图三
2、计划设计原则
本研究将主要面向移动基站、电信机房、移动直放站等远端信号和电力传输，，， ，，设计包括种种类型光纤(G.652B、G.652D、多模62.5/125、多模50/125、以及万兆多模光纤等)和适当规格的PVC绝缘电缆等介质的混淆光缆，，， ，，凭证客户应用条件（参考传输距离、事情电压、事情负载、敷设条件等）设计出上述差别规格的产品，，， ，，通过实验取得详实的实验数据，，， ，，并对客户现场短路保� ；；；； ；；ぁ⒍系绫； ；；；； ；；ぬ峁┙ㄒ�
四、直流远供电源在通讯行业中的作用
1、降低通讯装备断电时间: 直流远供电源（也有称之为电源拉远）是直接将机房内稳固的-48V电源经远供电源处置惩罚以最大效率的方法通过光电复合电缆或电力线直接给远方或接入端的通讯装备供电。。。。。。。不受通讯装备外地（接入端区域）任何停电情形的影响，，， ，，相关于用电装备的室内机可称为永世性供电。。。。。。。有用杜绝信路通供电断的故障，，， ，，增添了通讯装备的事情使用率。。。。。。。
2、降低本钱：直流远供的供电源头是机房内标准且稳压的－48V电源，，， ，，与市电完全隔离，，， ，，与大地悬浮不组成回路，，， ，，无泄电危害，，， ，，供电自力性强。。。。。。。由于直流远供电源可永世性供电且无泄电危害，，， ，，以是不须要装置电力部分的电表，，， ，，泄电保� ；；；； ；；た兀�，， ，，概略积ＵＰＳ电源和与电力部分的协商施工等，，， ，，大大镌汰了牢靠投入。。。。。。。直流远供电源装备接纳电信级元器件，，， ，，免维护设计，，， ，，寿命长。。。。。。。没有体积大和受温度限制的蓄电池，，， ，，也没有侵蚀性强的酸性气体，，， ，，更不会泛起三更雷雨后泄电开关跳闸而维护职员无法抵达现场合闸的情形。。。。。。。大大降低了维护本钱和维护难度。。。。。。。
3、便于伪装 便于施工 ：直流远供电源由局端装备和远端装备组成。。。。。。。局端装备接纳标准19英寸结构，，， ，，装置在机房的19英寸电源机柜或电源柜周围有剩余空间的19英寸机柜内。。。。。。。远端装备接纳室外IP65级别外壳设计，，， ，，形状尺寸小�。。。。。。�20cm*13cm*13cm），，， ，，重量轻（１kg）。。。。。。。装置在室外通讯装备周围，，， ，，很是便于伪装。。。。。。。装备供电不依赖于外地市电，，， ，，形状轻盈，，， ，，无附加装备和施工，，， ，，接线简朴，，， ，，不受地理情形限制，，， ，，便于施工和选址。。。。。。。
4、提高用电清静：直流远供系统接纳对地悬浮手艺设计，，， ，，输出电压与大地不组成回路，，， ，，无泄电流爆发，，， ，，包管用户利益，，， ，，单极对人身无危险。。。。。。。接纳直流电压方法传输，，， ，，易于控制，，， ，，故障保� ；；；； ；；ば卸欤�，， ，，故障率低。。。。。。。
5、延伸通讯装备寿命：直流远供电源不受外地市电重大的负荷转变，，， ，，昼夜转变，，， ，，电站多样化而爆发电压过高或过低； ；；；； ；；不受外地大型装备开启和关闭时而爆发滋扰、谐波、闪变和浪涌； ；；；； ；；杜绝外地重大电力网络中的直接雷和感应雷损坏通讯装备。。。。。。。直流远程供电网络清洁简单，，， ，，供电电压稳固，，， ，，延伸通讯装备寿命。。。。。。。
五、重合闸泄电开关具有的功效
短路保� ；；；； ；；ぃ合呗繁⒍搪罚�，， ，，若是一连0.5秒，，， ，，会引起线路销毁。。。。。。。若是在0.1秒内能迅速切断电源，，， ，，可以阻止事故爆发。。。。。。。重合闸泄电开关在电流大于额定电流的5倍(50安以上)时，，， ，，重合闸泄电开关在0.03秒内断开, 比一样平常的空气开关或包管丝快10倍以上。。。。。。。包管装备的清静性。。。。。。。
泄电保� ；；；； ；；ぃ合呗繁�15～30毫安的泄电某人身触电时，，， ，，重合闸泄电开关在0.03秒内断开，，， ，，包管了人身清静。。。。。。。
过流保� ；；；； ；；ぃ喝羰窍呗犯汉晒兀�，， ，，电线严重发热，，， ，，很可能引生气灾。。。。。。。当电流大于额定电流1.1倍(11安培)时，，， ，，重合闸泄电开关将监测此电流的一连时间和巨细�。。。。。。� ；；；； ；；若是一连时间凌驾10秒，，， ，，或时代大于50安，，， ，，重合闸泄电开关即断开实验保� ；；；； ；；ぁ�。。。。。。
过压保� ；；；； ；；ぃ旱缪固撸�，， ，，容易使装备烧坏，，， ，，供电电压高于270伏时，，， ，，重合闸泄电开关断开。。。。。。。电压降回正常后，，， ，，重合闸泄电开关自动合闸通电。。。。。。。
欠压保� ；；；； ；；ぃ旱缪固咚淙晃Ｏ眨�，， ，，电压过低也容易引起火灾，，， ，，供电电压低于100伏时，，， ，，重合闸泄电开关断开。。。。。。。电压回升正常后重合闸泄电开关自动合闸通电。。。。。。。
合闸前检测：重合闸泄电开关在合闸前对线路举行检测，，， ，，若是线路保存短路或严重泄电的情形时，，， ，，将封闭合闸并报警； ；；；； ；；用户如不实时修理，，， ，，故障未经扫除，，， ，，则无法合闸通电。。。。。。。
自动重合闸：线路爆发瞬间攻击(如雷电、插座跳火等)而可能有危险时，，， ，，重合闸泄电开关连忙断开； ；；；； ；；攻击事后，，， ，，若是线路仍然是清静的，，， ，，重合闸泄电开关会自动重新合闸通电。。。。。。。一连重合闸3次（时间距离划分为30秒、0.5小时、1小时）后，，， ，，重合闸泄电开关将断开并报警。。。。。。。“自动重合闸”是重合闸泄电开关增设的功效，，， ，，镌汰了人工合闸，，， ，，包管用电的一连性，，， ，，提高了运行率，，， ，，使用户越发利便。。。。。。。
故障报警：上述保� ；；；； ；；ざ峡耐保�，， ，，差别红色指示灯亮，，， ，，指示响应的故障类型。。。。。。。
远程监控：重合闸泄电开关内部有一个RS-232通讯接口，，， ，，需要时，，， ，，可外接供其它装备举行现场数据收罗或监控。。。。。。。
在线修改参数及软件升级：可凭证使用的情形差别，，， ，，或用户的要求，，， ，，不必撤卸产品，，， ，，现场在线修改参数或升级软件，，， ，，以知足差别使用的要求。。。。。。。
10A自动重合闸泄电保� ；；；； ；；た卦诙搪坊蛐沟绲那樾蜗拢�，， ，，能在0.03秒内迅速切断电源，，， ，，可以阻止事故爆发, 包管了工业与人身清静，，， ，，比一样平常的空气开关或包管丝快10倍以上。。。。。。。具有“合闸前检测”功效，，， ，，包管了线路保存短路或严重泄电的情形时，，， ，，不允许合闸，，， ，，在事故爆发前阻止了事故的爆发。。。。。。。其具有的自动重合闸功效，，， ，，可以包管了供电的一连性。。。。。。。浚�？？？善毡榈赜τ糜谥种智樾蜗碌牟恢兄构┑绲某『匣蛴玫绶阑鹎寰惨蟾叩某『希�，， ，，如通讯基站、通讯分接点交流机、清静防火要求较高的场合等。。。。。。。
